Схема предохранителей на Hyundai Solaris
Неисправность прикуривателя, магнитолы, вентилятора печки или стеклоподъемников далеко не всегда означает серьезную поломку. Во многих случаях причина оказывается гораздо проще: перегоревший предохранитель. Зная, где расположены монтажные блоки и какой элемент отвечает за конкретную электрическую цепь, можно значительно сократить время поиска неисправности.
У Hyundai Solaris доступ к предохранителям организован максимально удобно. Производитель предусмотрел два монтажных блока: один расположен в салоне, второй находится под капотом. Каждый отвечает за свою группу электрических цепей, а рядом со схемой реле и предохранителей находится заводская маркировка, которая помогает быстро найти нужный элемент.
Важно учитывать, что расположение отдельных предохранителей может отличаться в зависимости от года выпуска, поколения и комплектации автомобиля. Поэтому перед заменой стоит свериться с обозначениями на внутренней стороне крышки блока или с руководством по эксплуатации.

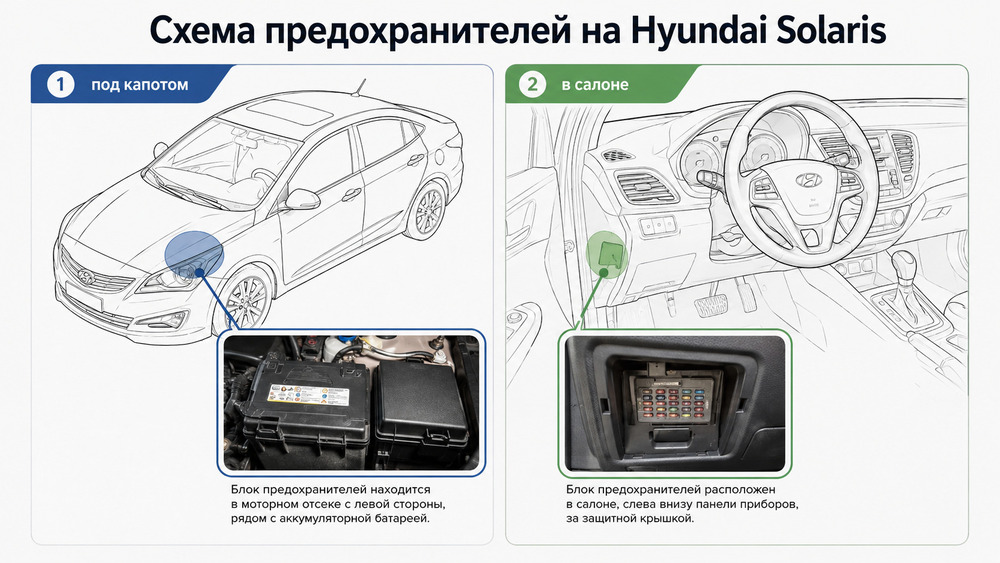

Где находятся предохранители на Hyundai Solaris
На большинстве автомобилей Hyundai Solaris независимо от поколения установлено два основных монтажных блока. Первый расположен в салоне и отвечает за электрооборудование, которое используется водителем и пассажирами. Второй находится под капотом и защищает наиболее нагруженные электрические цепи двигателя.
При поиске неисправности всегда следует учитывать год выпуска автомобиля и комплектацию. Схема предохранителей Хендай Солярис может незначительно отличаться в зависимости от поколения.
Блок под капотом
Подкапотный монтажный блок объединяет предохранители и реле, отвечающие за работу основных систем автомобиля. Здесь находятся цепи, связанные с запуском двигателя, системой охлаждения, генератором, ABS, кондиционером и другим мощным электрооборудованием. Сюда стоит заглянуть, если перестал работать стартер, не включается вентилятор системы охлаждение двигателя или появились проблемы с запуском автомобиля.

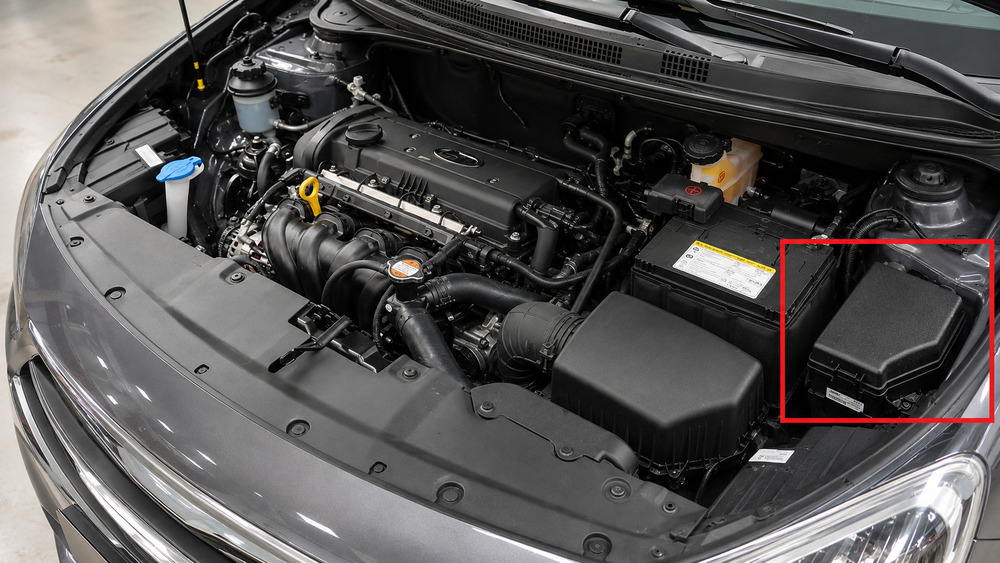

Где находится монтажный блок в моторном отсеке
Монтажный блок расположен рядом с аккумуляторной батареей. Его хорошо видно сразу после открытия капота: это черный пластиковый корпус прямоугольной формы с защитной крышкой. Такое расположение выбрано не случайно. К силовым цепям требуется максимально короткий путь проводки, поэтому производитель установил блок как можно ближе к аккумулятору.
Если автомобиль эксплуатируется в тяжелых условиях, специалисты рекомендуют периодически осматривать корпус на предмет загрязнений и попадания влаги. Поврежденная крышка уже не обеспечивает необходимую защиту контактов.
Как снять крышку блока под капотом
Для доступа к предохранителям инструмент не понадобится. Достаточно выполнить несколько действий:
- заглушить двигатель;
- выключить зажигание;
- нажать на боковые фиксаторы;
- аккуратно поднять пластиковую крышку вверх;
- ознакомиться с маркировкой на ее внутренней стороне.
На внутренней поверхности производитель размещает обозначения практически всех предохранителей и реле. Это самая точная подсказка для конкретного автомобиля, поскольку комплектации Solaris отличаются набором установленного оборудования.

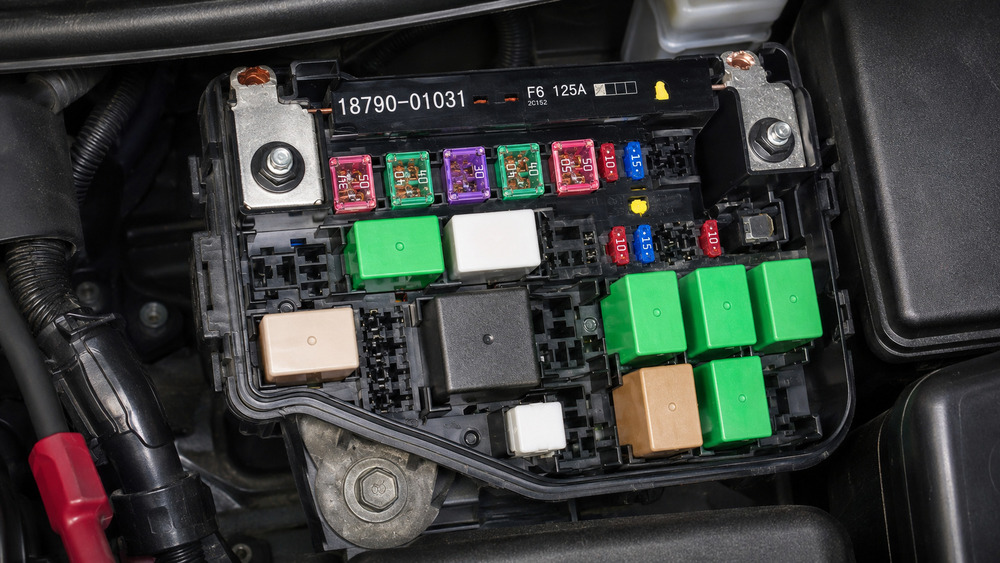

Таблица предохранителей под капотом
ВАЖНО. Состав предохранителей зависит от поколения, года выпуска и комплектации Hyundai Solaris. Перед заменой рекомендуется свериться с маркировкой на крышке монтажного блока или с руководством по эксплуатации автомобиля.
Предохранитель | Клемма | Сила тока | Назначение |
|---|---|---|---|
ABS | ABS | 40 А | Антиблокировочная система |
Cooling Fan | FAN | 40 А | Вентилятор охлаждения |
Starter | ST | 30 А | Стартер |
Fuel Pump | F/PUMP | 20 А | Топливный насос |
ECM | ECU | 15 А | Электронный блок управления двигателем |
Horn | HORN | 15 А | Звуковой сигнал |

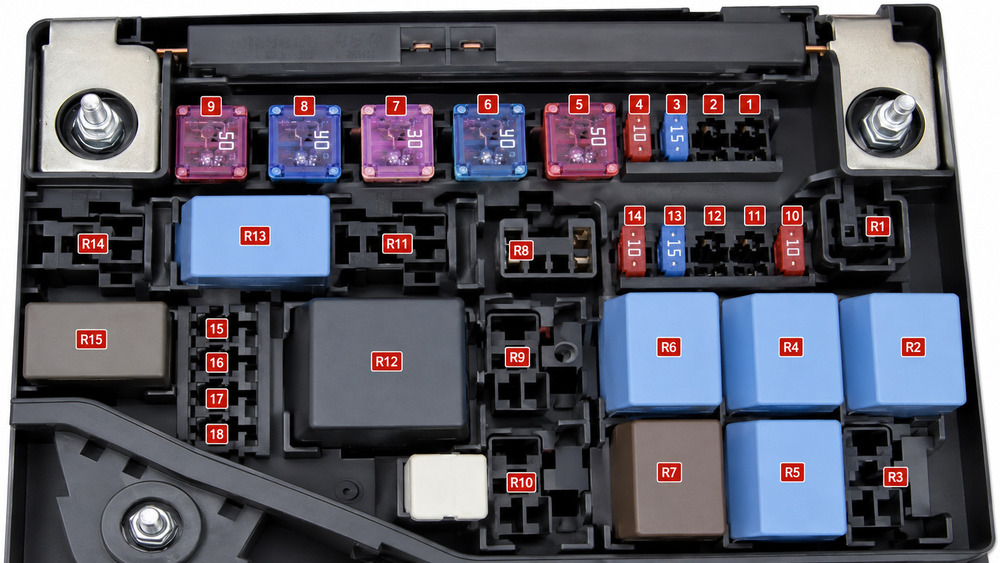

Какие предохранители и реле находятся в моторном отсеке
Подкапотный блок объединяет цепи, без которых невозможно нормальное функционирование автомобиля. Чаще всего здесь располагаются предохранители и реле следующих систем:
- система управления двигателем;
- топливный насос;
- генератор;
- стартер;
- система ABS и ESP;
- электровентилятор радиатора;
- компрессор кондиционера;
- наружное освещение;
- звуковой сигнал;
- реле замка зажигания;
- главное реле системы управления двигателем.
Эти цепи рассчитаны на высокую нагрузку, поэтому рядом с обычными предохранителями устанавливаются силовые плавкие вставки и несколько реле.
Реле:
Местоположение | Обозначение |
|---|---|
Стартер | ST Relay |
Вентилятор охлаждения | FAN Relay |
Кондиционер | A/C Relay |
Топливный насос | Fuel Pump Relay |
Главное реле | Main Relay |
Отдельно устанавливаются плавкие вставки, защищающие наиболее мощные потребители электроэнергии.
Плавкие вставки:
Предохранитель | Сила тока | Назначение |
|---|---|---|
ALT | 125 А | Генератор |
BATT | 100 А | Основное питание |
EPS | 80 А | Электроусилитель рулевого управления |
В моторном отсеке обычно находятся цепи, связанные с стартером, реле замка зажигания, системой охлаждения двигателя и другими силовыми потребителями.
Блок в салоне Hyundai Solaris
Второй монтажный блок расположен в салоне автомобиля и отвечает за работу оборудования, которым водитель пользуется ежедневно. Здесь находятся предохранители:
- освещения салона,
- прикуривателя,
- мультимедийной системы,
- стеклоподъемников,
- комбинации приборов,
- розеток 12 В,
- центрального замка.
Чаще всего проверяют именно салонный блок. Если неожиданно перестала работать магнитола, пропало питание розетки или перестали открываться стекла, поиск неисправности обычно начинают отсюда.

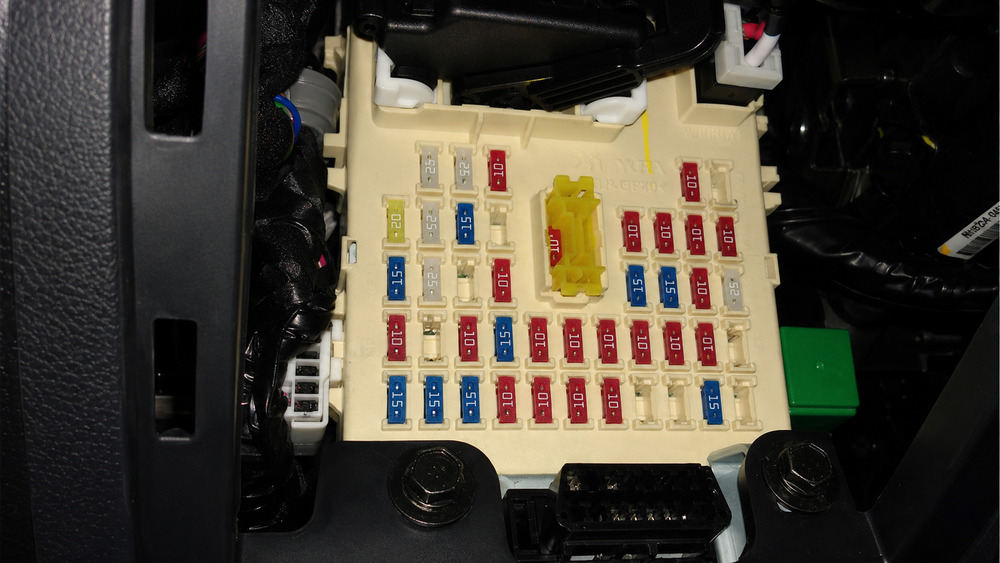

Где расположен салонный блок
На Hyundai Solaris салонный блок предохранителей находится слева от рулевой колонки, в нижней части передней панели. Он закрыт небольшой пластиковой крышкой, которая практически не заметна при обычной посадке за руль. Такое расположение позволяет быстро получить доступ к предохранителям без демонтажа элементов салона. Для проверки не требуется специальный инструмент или разборка панели.
Как открыть крышку блока предохранителей
Перед началом работы рекомендуется выключить зажигание и все потребители электроэнергии. Дальше достаточно выполнить несколько простых действий:
- открыть водительскую дверь;
- найти крышку монтажного блока слева под рулевым колесом;
- потянуть крышку за предусмотренный выступ;
- снять ее с фиксаторов;
- найти нужный предохранитель по схеме, нанесенной на внутреннюю сторону крышки.
Во многих комплектациях рядом устанавливается пластиковый съемник, который позволяет аккуратно извлечь предохранитель, не повреждая контакты.

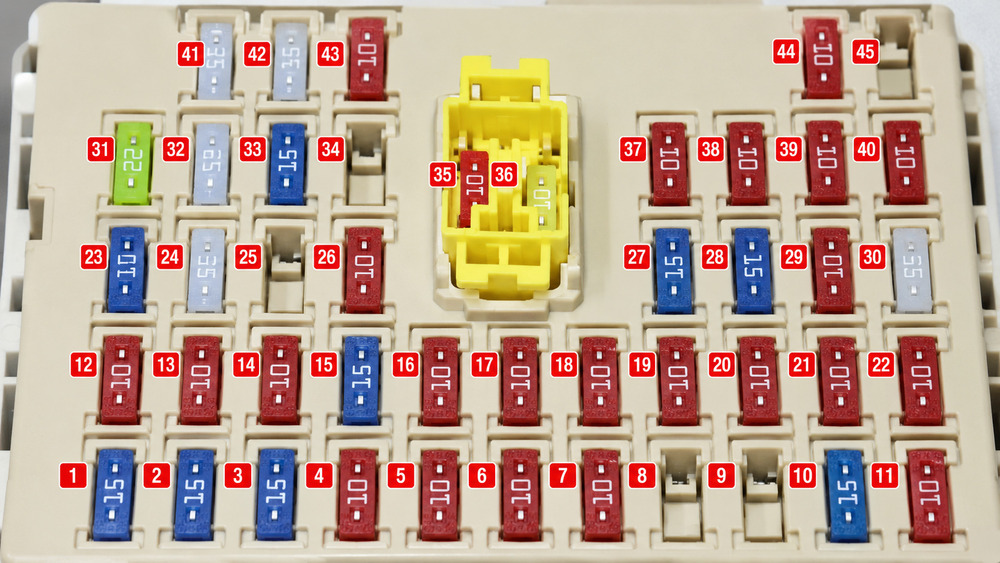

Таблица предохранителей в салоне
Важно. Ниже приведен пример для Hyundai Solaris II (2017–2022). В зависимости от года выпуска и комплектации расположение отдельных предохранителей может отличаться.
Предохранитель | Клемма | Сила тока (А) | Назначение |
|---|---|---|---|
POWER OUTLET | F16 | 20 | Передняя розетка 12 В, прикуриватель |
AUDIO | F30 | 15 | Магнитола, мультимедийная система |
P/WINDOW LH | F8 | 25 | Электростеклоподъемник левой двери |
P/WINDOW RH | F9 | 25 | Электростеклоподъемник правой двери |
MODULE 1 | F4 | 10 | Блок управления кузовом (BCM) |
MODULE 2 | F5 | 10 | Электронные модули автомобиля |
CLUSTER | F22 | 10 | Комбинация приборов |
A/BAG | F27 | 10 | Система подушек безопасности |
ROOM LP | F26 | 10 | Освещение салона |
DOOR LOCK | F19 | 20 | Центральный замок |
WIPER | F17 | 25 | Стеклоочиститель |
A/C | F13 | 10 | Система кондиционирования |
При выполнении любых работ не следует устанавливать предохранитель большего номинала. Если новый элемент снова выходит из строя, причина чаще всего связана уже не с самим предохранителем, а с неисправностью электрической цепи.
